高压线圈制作工艺流程

一、绕线

      高压电机按电压等级需要选双亚胺、单亚胺等各种规格的丝包扁线，材料齐备后可在绕线机上绕制成梭型线圈 。绕制时注意线的平整、松紧和绝缘的好坏。

二、成型前包扎

      高压电机梭型线圈绕制后，用白纱带以平包形式包扎。目的是:保护线圈外绝缘、层间绝缘、匝间绝缘不至于损坏。在拉型时免受模具、夹具、鼻端销钉等摩擦，防止松动变形。

三、成型

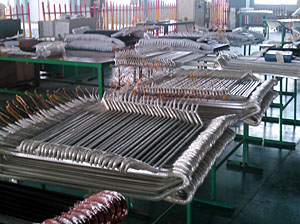

        利用涨型机把绕制好的梭型线圈拉成框型线圈。框型线圈以电机定子铁芯的内外圆为标准，组成向心式的有角度线圈。注意在拉制时确保两端长度一致，直线长度准确。

四、整形

      把拉型号的线圈放到整型磨上，进行整形。被整形线圈需整到与整形模一致并平整。整形时敲打必须注意，不可破坏层间绝缘。

五、烘压匝间

       线圈整形完毕后放置到调整好的烘压模上，以高温120度压制15分钟（在压制时保持鼻高一致），压制好以后检查是否压制牢固。

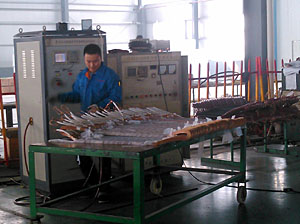

六、匝间试验

       根据国家标准做2U+2.5KV，冲击五次。

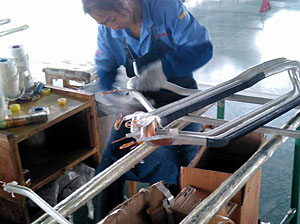

七、做线头，包扎主绝缘

       做线头时保持底面线头平行。线头绝缘为：（6KV半叠包6层云母加涤扁带一层，10KV半叠包扎8层，长度为端部的 2／3）。主绝缘以半叠包扎至槽型宽度，加包一层热缩带和一层涤扁带。包扎过程中五层压头完毕。鼻部垫五层云母。半叠包均匀。

八、主绝缘耐压试验

       根据国家标准下线前做2.75U+4.5KV。
